自力式壓力調節閥的安裝方式

文章來源：電動調節閥廠家 發布時間：2020-06-15 11:41

自力式調節閥安裝方式：
    1、直管段的設置自力式壓力調節閥前、后應盡量保持一定的直管段（一般為6D（管徑）左右）。閥前取壓點距閥的距離應大于2D；閥后取壓應大于6D。閥前、后還應裝有壓力表，壓力表應靠近取壓點，以便使設定值與取壓值真實一致。
    2、旁路系統的設置為保證檢修及出故障時生產能繼續運行，最好設置旁路系統，如圖1所示。
    3、過濾器的設置該系統中的過濾器在工藝介質干凈、沒雜質的情況下，可以省略。當介質中有雜質或用帶指揮器的自力式壓力調節閥時應裝過濾器，以防阻塞引壓管路或指揮器、卡死氣缸執行機構及閥芯等。

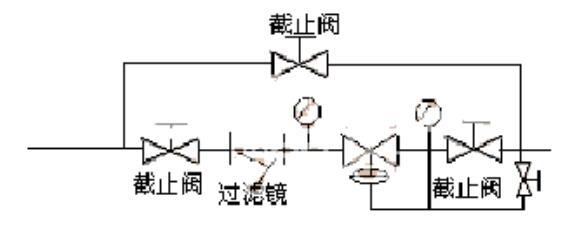

    自力式壓力調節閥旁路系統安裝圖

    圖1

    注：圖中虛線所示的取壓法不提倡
    若限于管路安裝空間或經費，可將過濾網裝在閥前的截止閥上游處。取代過濾器。

    4安裝方式與介質、溫度的關系
    1）自力式壓力調節閥安裝方式原則上宜采用，氣體介質正立安裝（執行機構在上、閥體在下），液體與蒸汽介質倒裝。
    2）氣體介質溫度高于70℃低于140℃、液體介質溫度高于140℃時，自力式壓力調節閥除采用倒裝外，還應在引壓管路上加裝隔離罐，并應在引壓管路、隔離罐、膜頭處注滿冷媒，以防膜片受高溫老化。
    3）氣體介質溫度高于70℃低于140℃時.若仍采用正立安裝，應在設計文件（設備表）中注明采用高溫膜片（如乙丙橡膠膜片、硅橡膠膜片等），否則會(huì )造成普通膜片老化。
